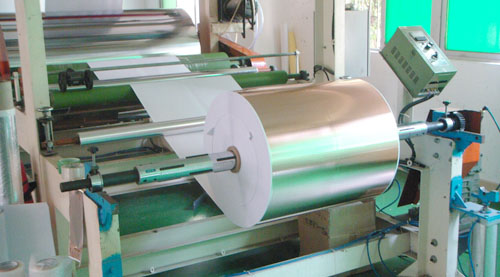

铜箔胶带常用于 EMI 屏蔽、接地泄放静电，分为单导、双导，现场很多不良不是产品质量问题，而是选型错误、贴装工艺、仓储环境导致，整理工程高频踩坑点与对策。

​

坑 1：单导、双导搞混，接地直接失效
现象：需要接地搭接，用了单导铜箔胶带，胶面绝缘，贴上之后接地不通；普通屏蔽场景误用双导，胶面导电，容易碰到周边线路造成短路。
区分：
单导：只有铜箔面导电，胶面绝缘 → 只做电磁波屏蔽，不做跨接接地。
双导：铜箔与胶面都导电，Z 轴垂直导通 → 用于接地、零件搭接。
对策：来料用万用表抽检胶面；接地场景必须选双导。
坑 2：把双导铜箔胶带当导线过电流
现象：想用双导胶带走大电流，工作发热、阻抗漂移，甚至隐患。
原因：双导胶依靠胶体内导电颗粒接触导通，属于接触式导电，只能用于静电泄放、微弱信号接地，不能承载大电流。
对策：大电流回路必须用金属导线，不要依赖铜箔胶带。
坑 3：普通铜箔用于高温高湿环境，快速氧化
现象：成品存放一段时间，铜箔发黑氧化，接触电阻变大，屏蔽 / 接地失效。
对策：潮湿、长期老化工况优选镀锡铜箔胶带；普通铜箔不适合长期高湿密闭环境。
坑 4：铜箔厚度选错
过薄（0.012mm）：容易撕裂，焊接困难；
过厚：弯折曲面容易回弹翘边，模切难度上升。
焊接优选0.025mm 及以上；曲面弯折选薄款。
坑 5：基材表面不干净，阻抗高、脱胶
现象：贴好之后接地阻抗偏大，胶带后期翘边脱落。
原因：工件表面油污、指纹、脱模剂、粉尘，隔绝接触。
对策：贴装前把基材表面清洁干净；禁止直接贴在油污、离型剂残留面上。
坑 6：双导胶带贴完不压实，虚导通
现象：看起来贴好了，测接地时通时不通。
原因：双导胶层导电颗粒需要受压才能接触；只轻贴没有辊压，颗粒接触不良。
对策：贴完用滚轮压实；重要工位抽样测 Z 轴接地电阻确认导通。
坑 7：过度拉伸铜箔胶带
现象：铜箔断裂，导电断开。
对策：贴敷时不要拉扯拉伸，铜箔延展性差，拉伸会直接开裂。
坑 8：模切碎屑造成 PCB 短路
现象：模切后的铜箔细小铜屑掉落电路板，引发短路。
对策：要求供应商模切无铜毛边；产线作业做好除尘。
坑 9：高温高湿仓库存放，未开封就氧化
现象：整卷还没用，铜箔面已经发黑氧化。
条件：湿度＞65%、阳光直晒、靠近热源，铜易氧化。
对策：仓库温度 15‑25℃，湿度＜65%；避光防潮；遵循先~进先出；保质期一般 6 个月；氧化发黑材料禁止上线。
坑 10：只看外观贴好，不做导通 / 阻抗验证
现象：样机测试 OK，量产出现批量接地不良。
原因：肉眼看不出接触阻抗问题。
对策：接地用途，每批次抽样测垂直接地电阻；屏蔽效果必要时做 EMI 摸底测试。
坑 11：忽略耐温上限
长期连续温度不要超过 120℃，高温会让胶层老化、阻抗上升、脱胶；回流焊短期也要评估。
